Kurze Einführung
|
Genauigkeit: |
Durchfluss: ± 1,0 %, Energie: ± 2,0 % |
Rohrgröße: |
Klemme-auf: 25 mm–800 mm (1 - 32 Zoll) Einschub: 50 mm–1200 mm (2 Zoll – 48 Zoll) |
|
Flow-Rage: |
0,01–5,0 m/s (0,03–16 Fuß/s) |
Kommunikation: |
4–20 mA, RS485, WLAN, OCT, Relais |
Produkteinführung
Das E5 WiFi BTU Meter überträgt Live-Durchfluss-, Wärme- und Kühldaten über integriertes{{1}802.11 b/g/n an Building Energy SaaS. Plug-and-Klemm--- oder Einsteckwandler passen auf 25-1200-mm-Rohre ohne Prozessabschaltung; Dual PT1000 ergibt ±0,2 Grad ΔT. Alle 1-3600 s sendet der Zähler mit Modbus gekennzeichnete kWh, m³/h, CO2-Tonnen und Diagnosedaten an die Cloud und ermöglicht so Dashboards, Mieterabrechnungen, Fehlerwarnungen und ESG-Berichte.
Produktanwendungen
- HVAC SaaS, FM SaaS, BMS SaaS, MRO SaaS
- Facility Management
- Industrielle Wartung und Fehlerbehebung
- CO2-Fußabdruck, CO2-Audit, CO2-Bewertung, CO2-Neutralität und CO2-Handel usw.
Produktparameter
1)Technische Parameter
|
Leistungsangaben |
|
|
Durchflussbereich |
0,01–5,0 m/s (0,03–16 Fuß/s) |
|
Genauigkeit |
Durchfluss: ± 1,0 % vom Messwert (0,5 m/s-5 m/s) Energie: ± 2,0 % |
|
Rohrgröße |
Klemme-auf: 25 mm–800 mm (1 - 32 Zoll) Einschub: 50 mm–1200 mm (2 Zoll – 48 Zoll) |
|
Flüssigkeit |
Wasser |
|
Rohrmaterial |
Kohlenstoffstahl, Edelstahl, PVC, Kupfer |
|
Funktionsspezifikationen |
|
|
Ausgänge |
Analogausgang: 4–20 mA, mit einer maximalen Last von 750 Ω Impulsausgang: 0–9999 Hz, OCT-Ausgang (maximale und minimale Frequenz sind einstellbar) Relaisausgang: Maximale Frequenz von 1 Hz (1 A bei 125 V Wechselstrom oder 2 A bei 30 V Gleichstrom) |
|
Eingabeschnittstelle |
2*PT1000-Schnittstellen, 3-Leiter-System 0~100 Grad (32-212℉) |
|
Kommunikationsschnittstelle |
RS485 MODBUS |
|
W-lan |
Frequenzbereich: 2,412–2,484 GHz |
|
Sendeleistung: 802.11b 16 ± 2 dBm, 802.11n 13 ± 2 dBm, 802.11g 14 ± 2 dBm |
|
|
Übertragungsreichweite in offener Umgebung: 40 Meter |
|
|
Standard-TF-Karte |
Lagerdauer: Über 1000 Tage, Speicherintervall: 1 bis 3600 Sekunden |
|
Stromversorgung |
10-36 VDC/1A |
|
Tastenfeld |
16 (4×4) Tasten mit taktiler Betätigung |
|
Anzeige |
Alphanumerisches 20×2-Gitter-LCD mit Hintergrundbeleuchtung |
|
Temperatur |
Sender: 14 Grad F bis 122 Grad F (–10 Grad bis 50 Grad) Wandler: 32 Grad F bis 176 Grad F (0 Grad ~ 80 Grad) |
|
Luftfeuchtigkeit |
Bis zu 99 % relative Luftfeuchtigkeit, nicht-kondensierend |
|
Physikalische Spezifikationen |
|
|
Sender |
PC/ABS-Kunststoffgehäuse, Schutzart IP65 |
|
Wandler |
Gekapseltes Design, Schutzart IP68 |
|
Wandlerkabel |
Standardlänge: 9 m (30 Fuß) |
|
Gewicht |
Sender: 0,7 kg Wandler: 0,4 kg |
2) Aussehen

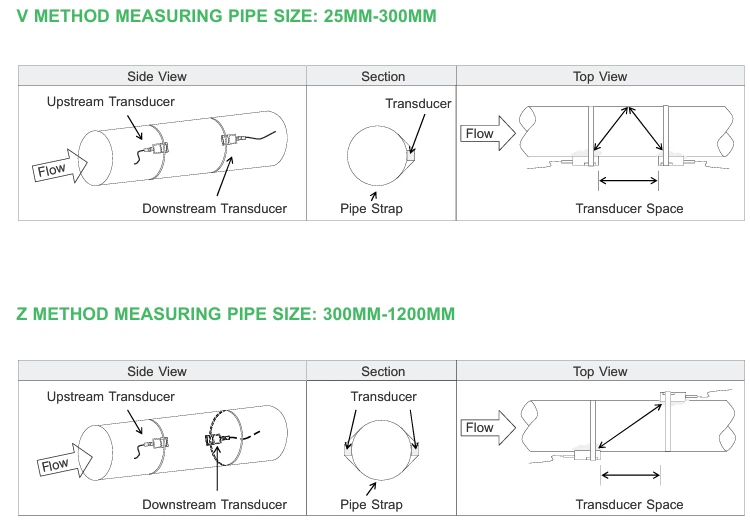

3)Installation
FAQ
F: Sind Sie ein Handelsunternehmen oder eine Fabrik?
A: Wir konzentrieren uns seit 32 Jahren auf Ultraschall-Durchflussmesser und sind ein bekannter -Hersteller, der Forschung und Entwicklung sowie Fabriken integriert.
F: Was sind die Vorteile von Ultraschall-Durchflussmessern?
A: Sie bieten nicht-invasive Messungen, hohe Genauigkeit, Beständigkeit gegenüber Schwankungen der Flüssigkeitseigenschaften, Eignung für verschiedene Flüssigkeiten und geringen Wartungsaufwand.
F: Wie installiert man einen Durchflussmesser?
A: Befolgen Sie die Installationsanweisungen des Herstellers oder sehen Sie sich unser YouTube-Installationsvideo an.
F: Wie wählt man das richtige Durchflussmessermodell für sich aus?
A: Kontaktieren Sie unseren technischen Vertrieb mit Ihrem Rohrmaterial und -durchmesser und wir empfehlen Ihnen das am besten geeignete Modell.
F: Kann dieser Wasserzähler den Wasserverbrauch verfolgen?
A: Ja, es ist darauf ausgelegt, den Wasserverbrauch zu überwachen und zu verfolgen, Lecks in Echtzeit zu erkennen und dabei zu helfen, Wasserbudgets effektiv zu verwalten.
